KJ971煤礦瓦斯抽采/放監控系統
一、系統概述
KJ971煤礦瓦斯抽采（放）監控系統的設計是以《煤礦瓦斯抽采(放)監控系統通用技術條件》為依據，對煤礦井下實際情況進行考察之后，綜合各方面的要求設計出來的，監控設備的種類、數量、性能符合《煤礦瓦斯抽采(放)監控系統通用技術條件》的有關規定，適用各類大中小型煤礦。該系統可采集瓦斯、風速、負壓、溫度、一氧化碳等環境參數，設備開停、供電狀態等生產參數，以及瓦斯抽放工況混合流量、瓦斯抽放工況純流量、瓦斯抽放標礦混合流量、瓦斯抽放標礦純流量，可以控制設備的通、斷電，是煤礦安全生產的必備設備。

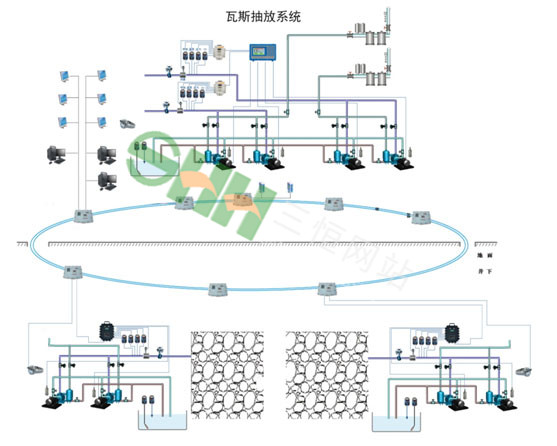

系統示意圖
二、系統特點
1)系統全面執行新版防爆標準、瓦斯抽放標準及新版的煤礦安全規程。
2)系統軟件選用先進成熟的高級編程軟件平臺進行開發，操作簡單，功能強大。
3)數據參數及狀態顯示、多屏組合顯示、分區模式顯示、趨勢曲線顯示、3D場景模擬圖顯示、設備運行動畫顯示、各種事件檢索顯示、重要測點高密度顯示以及傳輸線斷路等報警顯示。
4)功能齊全、人機界面友好、操作方便；具有語音報警功能，可配接各種子系統。
5)特有的軟件容錯、糾錯技術，提高了系統的可靠性。
6)系統能做到真正的監控計算機雙機熱備。
7)系統采用差分平衡式無地線傳輸方式，數據傳輸質量高，抗干擾能力強，符合歐洲工業標準。
8)全隔離式監控分站，由大容量多路不間斷電源集中供電。
9)分站在接傳感器時可不區分開關量、累加量、模擬量；分站在配接各種傳感器時能適應頻率、電壓、電流等多種信號制，使用方便靈活。傳感器既可一對一連接，也可總線連接。
10)分站具有第二傳輸接口，可以接子站或智能傳感器。
11)大容量多路不間斷電源，備用時間可達4小時。
12)監控設備、礦用傳感器、執行器全系列配套，配置靈活，能滿足大、中、小型不同類型礦井的監控裝備需要；系列智能化遙控傳感器調校方便，使用壽命長。
13)具有異地、遠程手動控制及自動斷電功能。能實現風電瓦斯閉鎖及斷電儀的所有功能；風電瓦斯閉鎖及斷電儀可脫離系統獨立運行。
14)在線監測井下瓦斯抽采管網中的瓦斯?jié)舛?、流量、溫度、壓力、CO等參數；可根據監測參數實時分析管網系統可能的泄露或塌孔，為瓦斯抽采效果評價提供依據。
15)根據用戶設備及管路建設情況，能滿足各種不同管徑、壓力、流量、流速等應用環境要求。
16)功能完善、操作簡便
實現各種電力參數和環境參數的監測
