KJ970瓦斯突出預測參數監測系統
一、系統概述
KJ970煤礦安全監控及瓦斯突出預測參數監測系統的設計是以《煤礦安全規程》為依據，對煤礦井下實際情況進行考察之后，綜合各方面的要求設計出來的，監控設備的種類、數量、性能符合《煤礦安全規程》的有關規定，適用各類大中小型煤礦。該系統可采集瓦斯、風速、負壓、溫度、一氧化碳等環境參數，以及設備開停、供電狀態等生產參數，可以控制設備的通、斷電，并可以對井下區域的煤與瓦斯突出與火災進行預警和監測，是煤礦安全生產的必備設備。
二、系統組成

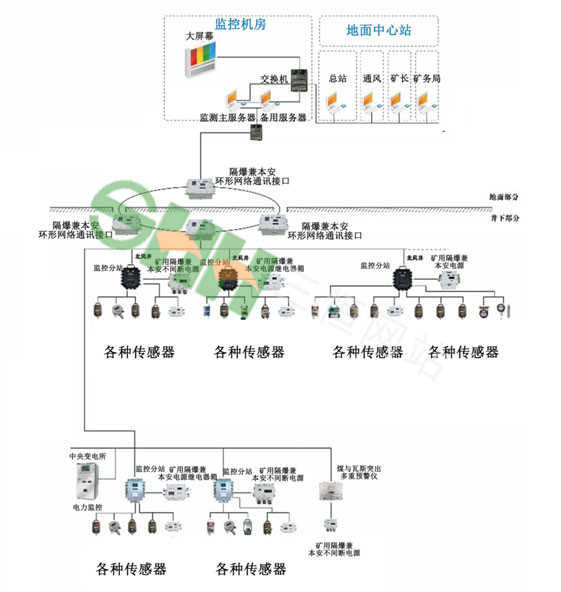

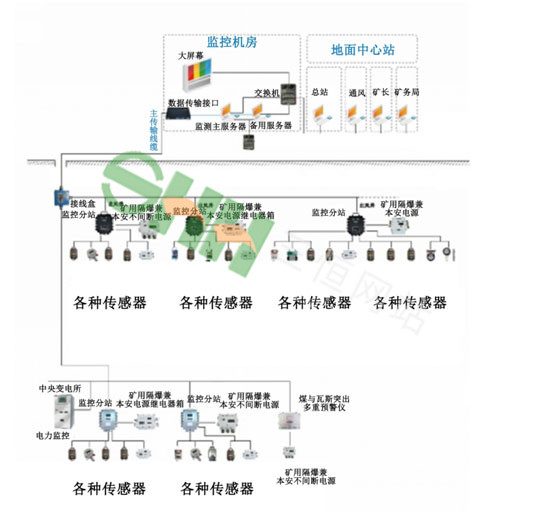

2.1系統結構圖及通訊方式
2.2系統組成
系統由四部分組成：監控計算機及其安裝的系統軟件；傳輸接口及傳輸通道；供電電源及分站；各種傳感器及執行器。
監控計算機：監控計算機安裝Windows7及以上操作系統、SQLServer2005數據庫、系統軟件。監控計算機通過傳輸接口向分站發送配置、巡檢、控制等命令，然后接收分站返回的傳感器數據、控制結果，同時完成數據的更新、存儲等功能。
