KT109R(A) 礦用無線通信系統
KT109R(A) 礦用無線通信系統
一、系統概述
KT109R礦用無線通信系統是江蘇三恒科技股份有限公司與摩莎公司合作開發的新一代礦用無線通信系統。該系統以光纖網絡為骨干（接入現有工業環網或獨立組網），以無線網絡為延伸，在煤礦井下設立若干基站，通過無線通信手段，為實現人員的語音通訊、人員監測、數字化視頻監控及環境監測等提供了一個共用的平臺；也為實現生產調度、應急救援與安全監控提供了良好的應用基礎。

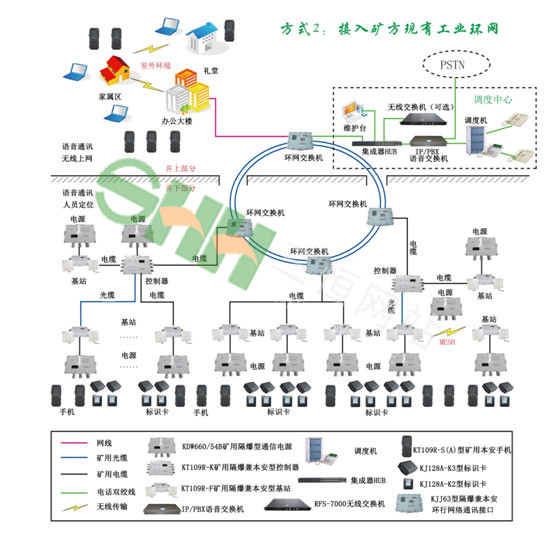

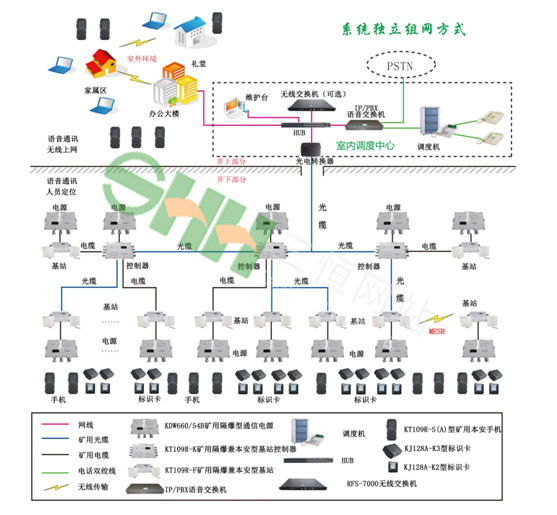

二、系統組網方式
三、系統組成
KT109R礦用無線通信系統由井上設備和井下設備兩部分組成。
?。ㄒ唬┚显O(shè)備
井上設備由監控主機、IP/PBX語音交換機、光電轉換器、地面基站、UPS電源、打印機、避雷器等組成。
1、監控主機
監控主機（安裝KT109R礦用無線通信系統軟件），能夠?qū)崿F(xiàn)系統的配置與管理。管理人員根據軟件界面可清晰的了解設備和人員的運行分布狀況，從而能夠及時指導人員工作。
2、IP/PBX網絡語音交換機
IP/PBX網絡語音交換機是完全將語音通信集成到數據網絡中，從而將分布在各個區域員工的語音和數據集成在一個網絡進行通信，并能夠使傳統的調度電話系統融入到此新網絡，實現生產調度及人員管理。
3、集線器（HUB）
集線器（即數據交換機）將監控調度中心各個網絡終端聯合集中，完成各類復雜數據的交互。
4、光電轉換器
光電轉換器將監控調度中心及各個網絡終端的接收來的電信號轉換成光信號，繼而通過單模光纜傳輸?shù)降叵鹿ぷ骰尽?/p>
5、地面大基站
針對地面空曠、樓宇多、話務量大等特點，系統采用大基站（500mW）進行信號覆蓋，以減小基站數量，達到整個井上區域無盲區覆蓋，確保通信質量。
一般情況下，大基站覆蓋半徑為300米～500米，供電為220V交流電。
?。ǘ┚略O(shè)備
井下設備主要由KT109R-F礦用隔爆兼本安型無線基站、KT109R-K礦用隔爆兼本安型無線基站控制器、KDW660/48B礦用隔爆型通信電源、KT109R-S(A)礦用本安手機、KJ128A-K1標識卡、接線盒等組成。
1、KT109R-F礦用隔爆兼本安型無線基站
基站是整個系統無線信號接入點，實現與終端的數據交互?；静捎米钚碌腤IFI通信技術，能夠大大提高無線通信的安全性和擴展性?；具B接可采用光纜、電纜、無線MESH等方式，可根據實際環境進行配置。
KT109R-F指標：
工作電壓：DC48V
工作電流：≤350mA
百兆以太網電口：2個
電纜傳輸距離：100m
百兆以太網光口：1個
光纜傳輸距離：≥15km
語音通信無線參數：
工作信道：13個
工作頻率：（2.412～2.472）GHz
發射場強：（-40～-10）dBm
接收靈敏度：≤-75
每臺基站下可同時通話原手機數量：5對
人員管理無線參數：
無線接收距離：≥30m
最大位移速度：≥5m/s
并發識別數量：≥80張
無線接收頻率:(2.405±0.03)GHz
接收靈敏度：≤-80
標識卡數據貯存時間：≥2h
2、KT109R-K礦用隔爆兼本安型無線基站控制器
無線基站控制器是基站之間相互通信的紐帶，其強大的轉包能力保證數據的準確性和高吞吐量。其六路光口可組成光傳輸網絡，也可接入無線基站或任何光傳輸設備。其組成的百兆以太網絡可滿足各種數字信號傳輸。
KT109R-K指標：
額定工作電壓：DC48V
工作電流：≤300mA
百兆以太網電口：2個
電纜傳輸距離：100m
百兆以太網光口：6個
光纜傳輸距離：≥15km
3、KDW660/48B礦用隔爆型通信電源
電源采用三路交流電源輸入（AC127V、AC380V、AC660V），提供一路穩定的DC48V輸出，提供給基站和控制器工作。采用不間斷供電設計，后備電池可保證井下斷電后設備仍能工作不低于2小時。
KDW660/48B指標：
輸入電壓：AC127V/AC380V/AV660V
額定輸出電壓：DC48V
開路電壓：≤49V
額定輸出電流：350mA
過流保護值：≤3A
4、KT109R-S(A)礦用本安型手機
系統語音終端，采用礦用本安設計，輕便小巧，便于攜帶。采用IEEE802.11協議設計，其安全型和抗干擾性超過以往手機。手機具有通話清晰、接收靈敏度高、通訊距離遠等特點。手機終端憑借多功能應用平臺，可擴展短信群發、上網等功能。
KT109R-S(A)指標：
額定工作電壓：DC3.7V
最大工作電流：≤650mA
待機電流：≤80mA
振鈴響度：≥70dB
待機時間：72h
工作信道：13個
發射場強：（-40～-10）dBm
接收靈敏度:≤-75
通訊距離：≥100米
工作頻率:(2.412～2.472)GHz
5、KJ128A-K1標識卡
標識卡采用微型封裝，方便攜帶（可以佩戴在腰間）。標識卡不間斷發射代表人員身份信息的編碼，并有狀態指示燈提示是否工作正常。標識卡采用低功耗、半休眠狀態工作，并具有多個工作信道。標識卡具有抗干擾性，其可靠的通信協議能夠保證其在復雜的環境中不被漏讀。標識卡可更換電池，發射功率?。?mW），對佩戴者無輻射傷害。
KJ128A-K1指標：
工作電壓：DC3V
休眠電流：≤25μA
工作電流：≤45mA
信號發射間隔：3s
電池工作時間：≥6個月
