KJ128A 礦用人員管理系統
一、系統介紹
“KJ128A礦用人員管理系統”是專為礦井設計，用來實時監測流動人員或流動車輛的數量、區域、時間信息等。能實時了解井下人員的流動情況；了解當前井下人員的數量及分布情況；查詢?nèi)我恢付ㄏ戮藛T當前或指定時刻所處的區域；查詢?nèi)我恢付ㄈ藛T當天或指定日期的活動軌跡。為人員或車輛的生產管理、考勤統計、安全保障提供可靠的依據。

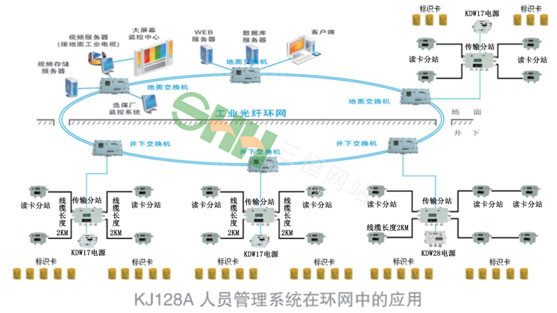

二、系統組成：
KJ128A礦用人員管理系統由地面設備和井下設備兩部分組成：
(一)地面設備
系統的地面設備由監測主備機、KJ70N-J數據傳輸接口、UPS電源、打印機、交換機、避雷器組成。
1、監測主備機
其中監測主備機（含軟件），實現對信息的自動化管理，在計算機屏幕上直觀動態顯示井下人員的分布情況，使管理層一目了然。
監測主機建議采用如下工控機配置：
處理器：Intel酷睿i53.4GHz以上內存：DDR48G以上硬盤：1T以上
顯示器：19〃顯示器網卡：10M/100M/1000M自適應網卡獨立顯卡：具有數字輸出（HDMI）接口
2、數據傳輸接口
數據傳輸接口是將井下的RS485信號轉換為監測計算機RS232串口信號。
傳輸系統巡檢周期不超過30s，地面監測主機與井下傳輸分站之間的數據傳輸距離不小于10公里（電纜傳輸），不小于40公里（光纜傳輸）。網絡中的各個工作站做到資源共享，信號傳輸可靠，傳輸誤碼率小于10-8。
3、打印機
打印機主要用來打印人員考勤、監測情況及安全管理報表；網絡終端主要是人員監測及安全信息的網上聯動實現對人員的考勤作業、統計及監測管理。
(二)井下設備
主要由KJ128A-F傳輸分站，KJ128A-F1讀卡分站，KJ128-K1標識卡、KDW17礦用隔爆兼本安電源、KDW28-18礦用隔爆兼本安不間斷電源、KTG8煤礦用本安型數據光端機、KJJ63隔爆兼本安環形網絡通訊接口、KZC12以太網串口信號轉換器、避雷器（機房出口和入井口各安裝一個）、傳輸電纜、接線盒等組成。
1、KJ128A-F傳輸分站
傳輸分站采用礦用本安設計，用來采集、處理從各個讀卡分站傳來的人員監測數據；當?shù)孛姹O(jiān)測主機發出巡檢命令時，各傳輸分站會將所存數據通過傳輸電纜上傳給地面監測主機。當傳輸分站與監測主機線路故障時，能獨立工作，并能實現全部原有功能；當恢復正常后，能將存儲的數據上傳到監測主機。
傳輸分站的液晶模塊上可顯示安裝的各個讀卡分站的實時運行狀態、當前時間、本站編號等信息，在傳輸分站處就可知道系統的整體運行狀況。分站主要安裝在讀卡分站的集中區，系統組態靈活、安裝維護方便。
每個傳輸分站可帶6個讀卡分站。
2、KJ128A-F1讀卡分站
讀卡分站采用遠端供電本安設計，用來采集攜帶標識卡的人員信息。當攜帶標識卡的人員經過覆蓋區域時，讀卡分站會自動記錄下人員進入和離開的時間，并上傳給傳輸分站。同時讀卡分站的LED會顯示此人員的編號，蜂鳴器會發出“嘀”的提示音。當此接收區為禁入?yún)^(qū)域時，一旦有人員進入，讀卡分站會發出尖銳的“嘀嘀嘀”報警聲或者讀卡分站掛接聲光報警器做警示。如果讀卡分站裝上長饋線的定向天線，系統可區分出人員行進的方向。讀卡分站可根據需要安裝于各監控點上，地點以巷道的拐角和巷道的中間處為佳。
3、KJ128A-K1標識卡
標識卡（雙向標識卡）采用微型封裝，可方便地安裝在腰帶處，如用于車輛則可選擇非金屬部分并盡可能高、較為安全的地點安裝。標識卡使用時間斷發射代表身份的無線射頻數字編碼信號，并有正常運行指示燈，隔30s閃爍一次。標識卡采用低功耗、半休眠狀態工作，并具備多個工作頻道。標識卡本身具有抗干擾能力，其通信協議保證了標識卡無遺漏現象。自身帶有AES和CRC機制，系統保密性能好。標識卡具有低電量報警和緊急呼救功能。標識卡采用低發射功率（1mW），對攜帶人員無身體傷害。
4、YHSK40礦用本安型標識卡搜索儀
YHSK40礦用本安型標識卡搜索儀采用充電電池供電、用來采集攜帶標識卡的人員信息。當攜帶標識卡的人員在本搜索儀的覆蓋區域時，搜索儀會采集標識卡的信息。
搜索儀為本質安全型，適用于具有瓦斯、煤塵爆炸危險的礦井中使用。工作頻率為2.4G，調制方式O-QPSK，采用收發模塊，采取先進的校驗技術和算法處理，保證了數據的可靠性，使系統具有較高的抗干擾能力。
5、KDW17礦用隔爆兼本安電源（KDW28-18礦用隔爆兼本安不間斷電源）
系統采用KDW17礦用隔爆兼本安電源或KDW28-18礦用隔爆兼本安不間斷電源供電。采用一路DC18V輸出，可給1個傳輸分站與6個讀卡分站進行供電。電源安裝在傳輸分站附近。
6、接線盒
采用JHH-2（2通）和JHH-3（3通）接線盒。
7、通訊電纜
采用本安信號傳輸電纜，外皮為藍色，電纜為阻燃礦用信號電纜。
電纜、電線連接器件滿足其相應使用環境的防爆、防護要求。
