三維可視化綜合信息平臺
三維可視化綜合信息平臺 詳細說明
一、系統概述
三維可視化綜合信息平臺使用虛擬現實技術與煤礦信息化系統相結合，通過三維仿真場景顯示全礦井數據信息，系統可以將煤礦已有的安全監控系統、人員管理系統、應急廣播系統、視頻監控系統、煤礦采、掘、機、運、風、水、電自動化控制等多個子系統融合在一起，實現數據分析、應急聯動等功能，為調度、指揮、決策的科學性提供數據支撐。
二、系統特點
（1） 展示效果直觀

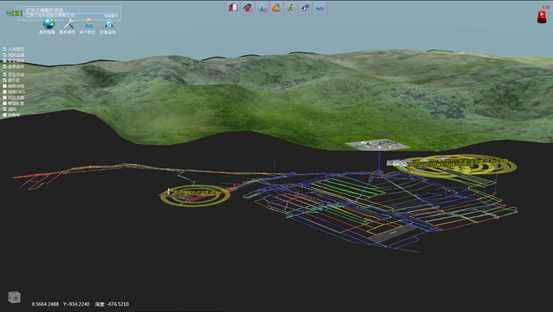

三維可視化具有直觀、空間位置清晰、信息量大、可動態集成礦井環境、生產流程、生產狀況等信息。為全面掌控煤礦信息提供有效手段。
（2）可根據現場情況和數據定制全面的三維動畫場景。
（3）支持多視圖和多視角顯示
平臺支持可對的視角進行移動、旋轉、縮放，全方位的查看場景信息。
平臺支持自定義場景視角編輯功能，并支持自動視角切換功能。
平臺可通過查詢功能快速定位傳感器、分站、監控設備、管理標牌、人員等，方便用戶快速獲取到有用的數據。
平臺支持貼圖功能，可以將現場拍攝的圖片嵌入到系統中。
（4）融合聯動智能分析

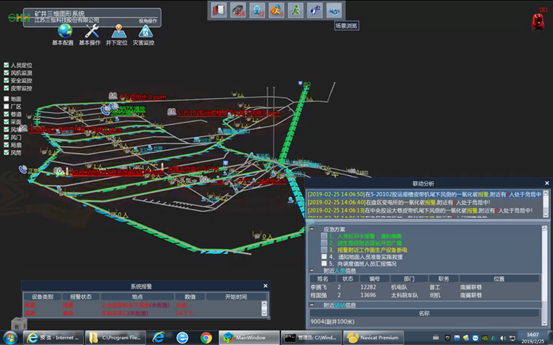

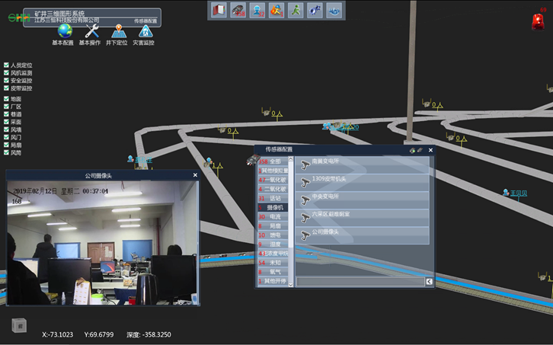

在發生緊急情況需立即撤人時，系統會根據安全監控、人員定位、通風監測等系統的實時數據，結合井下巷道網絡，自動生成險情人員統計、沿路救生設備情況、通信設備狀態、最佳避災線路推薦、險情區域視頻監控自動調取等一系列應急數據。供指揮人員參考，并可聯動人員管理、應急廣播、調度通信等系統，協助指揮險情區域人員撤離，幫助指揮人員更直觀、便捷地了解井下情況，提升應急救援效率。

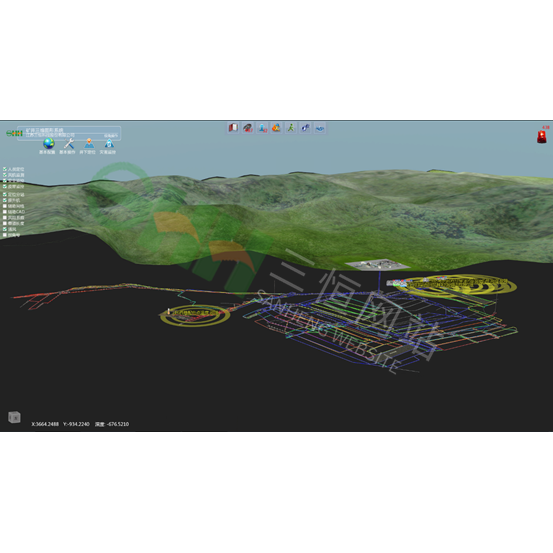

（5）GIS信息接入
平臺支持GIS信息接入，結合最新的UWB人員管理系統，可以獲取井下實時作業人員的空間地理坐標。
（6）井下風網解算
通過對礦井通風系統數據進行三維可視化建模，將整個礦井通風系統直觀、動態的展現出來，可有效的幫助礦山企業進行科學的通風系統管理和調整，及時預測和發現通風系統薄弱環節，合理節約通風成本；

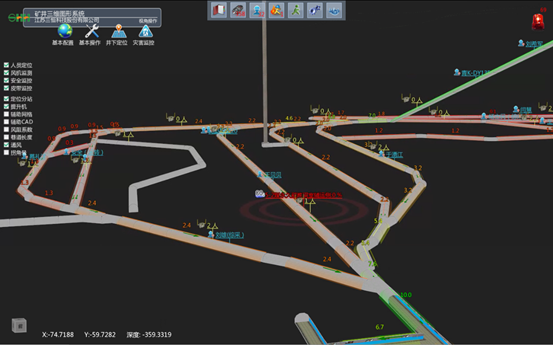

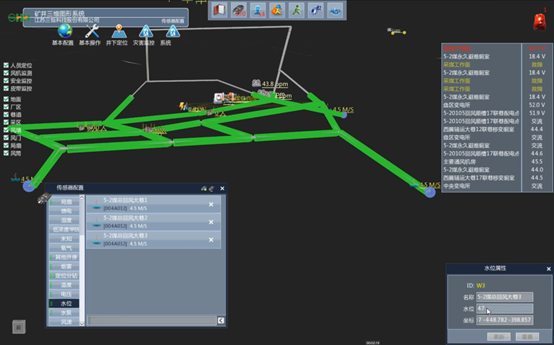

平臺可將監測監控中與通風相關的數據接入后，結合巷道網絡，可對井下各個分支的風速、風向進行實時解算，為人員避災，反風演練、巷道拓展提供一定的參考。
平臺可模擬風門、風窗、密閉等通風構筑物設置和風量調節效果;
平臺支持對主輔扇、局扇建模和多級機站聯合運轉分析；
（7）井下水災監測分析
平臺可根據水位監測數據，結合巷道網絡，對整個巷道網絡的淹水狀況進行分析預測，為調度指揮及人員避災提供數據支撐。
（8）快速構圖、易于維護
平臺完全由我公司自主開發，可導入煤礦CAD圖紙，平臺支持各類三維模型文件（3ds、fbx、obj、stl、osg、ive、shp等）的導入，方便用戶使用。
平臺易于維護，經過簡單的培訓，用戶可對井下巷道、采面，監測設備及地面建筑等進行編輯。

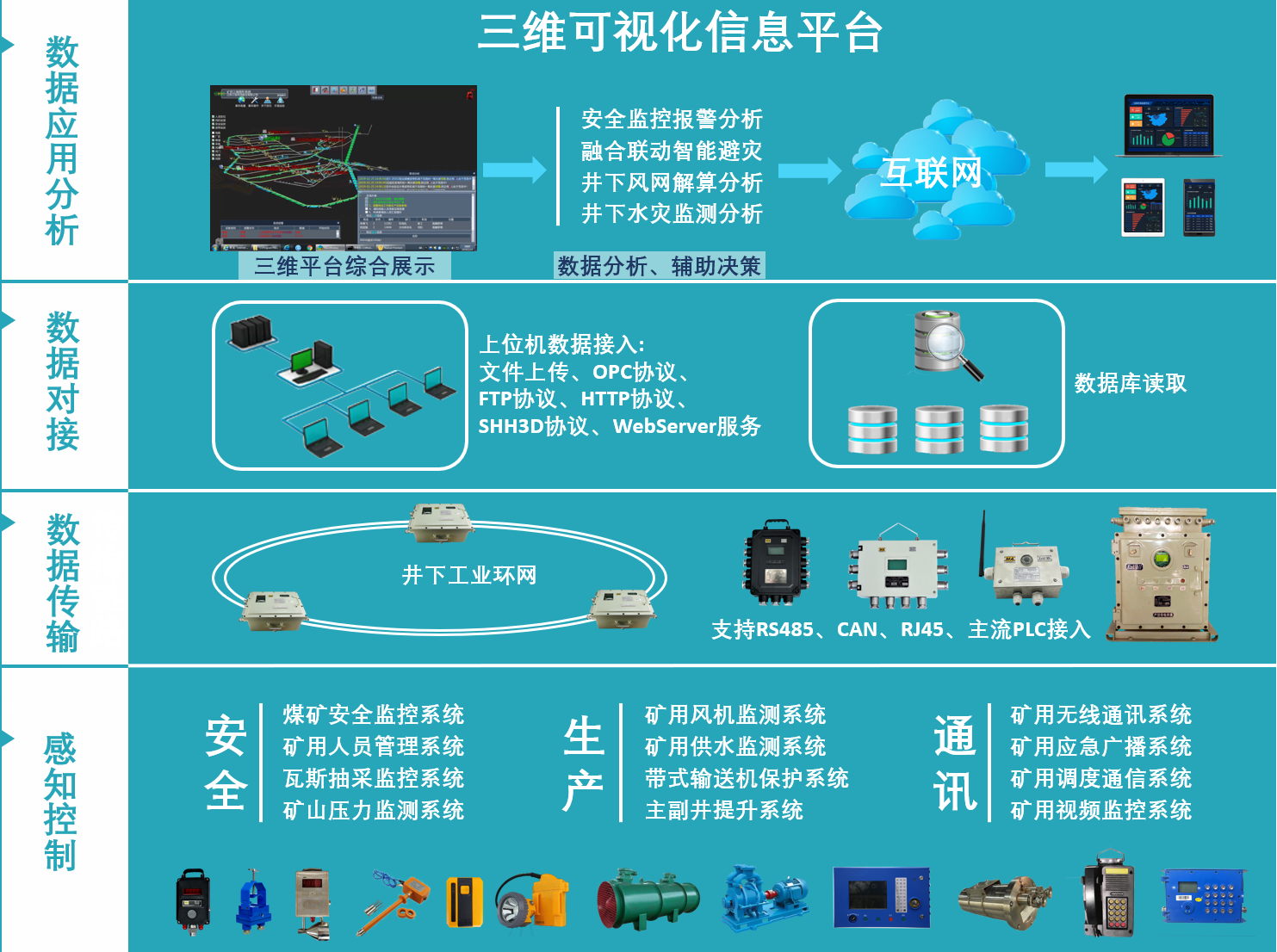

（9）采用通用標準協議便于對接各類子系統
平臺支持RS485、CAN、RJ45接口的常見智能裝備直接接入，支持HTTP、Telnet、FTP、SNMP等多種協議的網絡設備接入，可采集主流PLC數據。
平臺可以通過文件上傳、數據庫定義、OPC協議、FTP協議、HTTP協議、TCP/IP連接、SHH3D協議（本系統自帶的統一標準協議）WebServer服務、上位機軟件提供的二次開發工具等方式，接入各類上位機數據。
三、子系統接入展示
（1）安全監控
平臺可以實時動態顯示安全監控系統的監測數據。
平臺可以查看單個傳感器運行的各種模擬量曲線、并在曲線上標注量程、設備、安裝位置、數據值等實時或者歷史的記錄值。

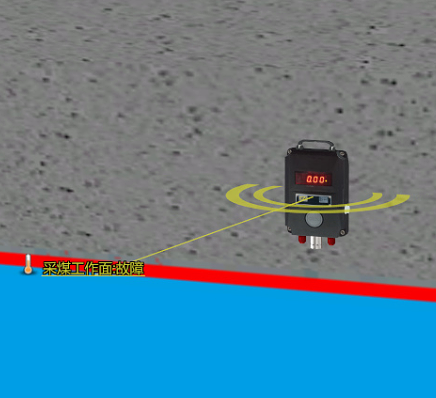

平臺可以顯示各種監測監控設備的故障及報警信息。
平臺支持權限訪問控制功能。

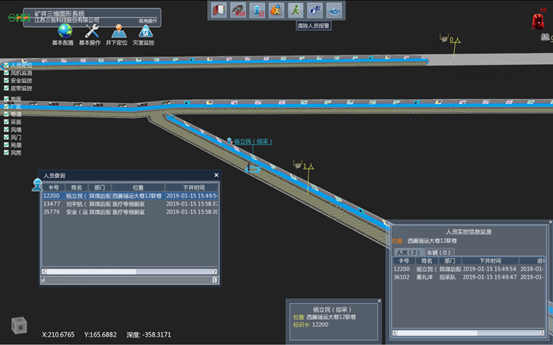

（2）人員定位

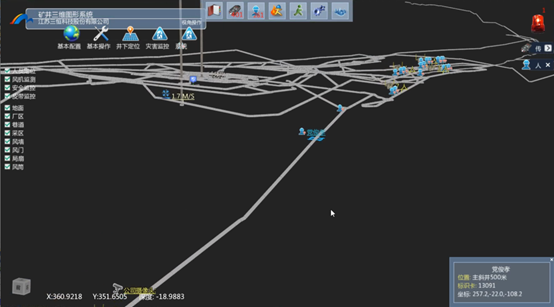

平臺可接入礦用人員定位監控系統，實時動態顯示礦井下實時人員分布信息，也可以查詢回放礦井下人員的歷史運行軌跡。
平臺可以實時定位井下作業人員的位置，可查看作業人員的姓名、發碼器編號、部門、所在地點、監測時間等實時人員信息。
平臺可以通過定位傳輸分站或讀卡分站的方式，查看人員分布情況。
平臺可以接入GIS系統和精確定位系統，實時獲取井下作業人員的GIS坐標。
平臺可以顯示人員定位監控系統的人員超時、超員等報警異常信息。
平臺可以顯示井下某個指定區域的人員信息，這些區域包括重點區域、禁止區域、一般區域及其它用戶指定的區域。會顯示區域內的人數及人員的詳細信息。
平臺可以按月或者按日顯示井下人員的考勤信息。

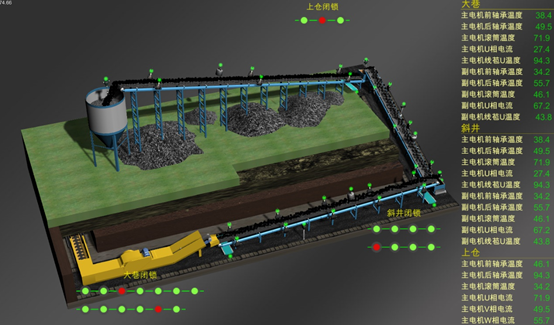

（3）皮帶生產運輸集控系統
平臺可接入皮帶生產運輸集控系統，可以實時動態顯示皮帶運行狀態。
平臺可以實時顯示跑偏、閉鎖、超速、縱撕、超溫、打滑、煙霧、堆煤、灑水、給煤機、轉載機、破碎機等狀態信息，具有報警功能。
平臺支持也可以顯示沿線急停閉鎖和故障位置檢測。
平臺可通過表面溫度檢測、煙霧檢測實現自動灑水滅火的功能
平臺具備運煤量累計、歷史報表查詢等數據分析功能。

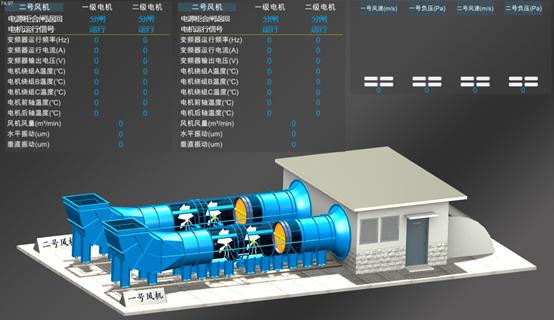

（4）主要通風機監控系統
平臺可接入礦用風機監控系統，以實時曲線圖形顯示在線測量與處理的風機運行參數，便于觀察某時間段內各種不同參數的變化趨勢。
平臺可以實時顯示風量，風壓，電機電壓，電機電流，電機故障，開停，電機表面溫度等數據或狀態。數據顯示具有閃爍、顏色變化、顯示隱藏等動畫效果。圖形動畫具備電壓超限閃爍報警、電流超限閃爍報警、溫度超限閃爍報警、流程控制動畫顯示等功能。同時，各開關量狀態具備顏色變化及報警功能。
平臺以歷史曲線圖形或報表的方式顯示測量與處理的風機運行參數，并能查詢?nèi)我鈿v史時刻的數據， 便于值班人員打印值班報表及技術人員定量研究、分析和準備數據制作性能曲線。

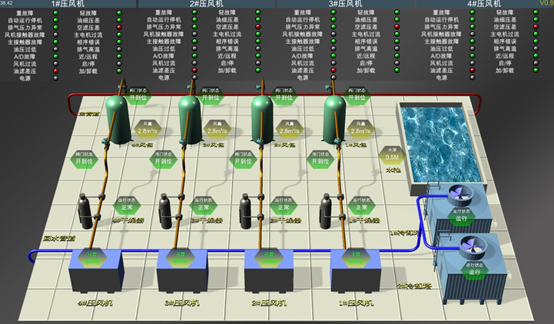

（5）空壓機監控系統

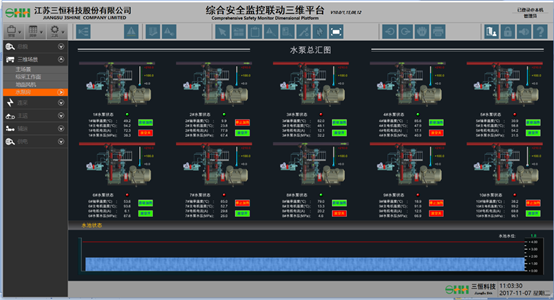

（6）水泵控制系統

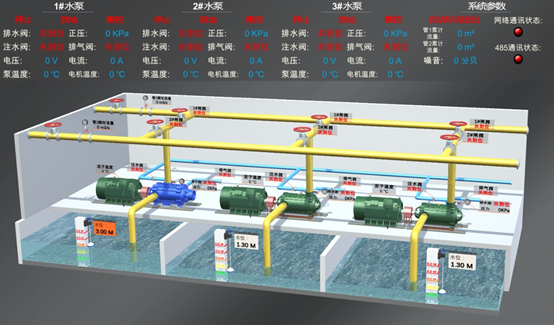

平臺可接入水泵控制系統，在軟件界面上動態監控水泵及其附屬設備的運行狀況。
平臺上可實時顯示水位、溫度、電流、電壓等參數，超限報警，故障信息可自動顯示，故障點可自動閃爍。平臺還具備歷史數據查詢功能
（7）主副井提升系統
平臺可接入主副井提升系統，可動態顯示主副井提升系統主要電氣設備的運行工況。
平臺可接入主副井提升系統，可顯示提升系統事故報警功能。
平臺可接入主副井提升系統，可根據絞車開停、緊急停車等記錄動作時刻，并根據要求生成表格；顯示、記錄提升箕斗計量數據，并能生成表格；主電機電流、提升速度、主電機溫度等動態參數按合理的時間密度記錄。
（8）變電站監控系統
平臺可接入井下變電站監控系統，可顯示模擬量、數字量、狀態量、帶時間標志的事件順序記錄，電能量數據等多種數據信息。并提供開合閘事件告警、遙測值越位告警等多種報警提示。
平臺可顯示遙信處理信號、遙測處理信號、遙調處理信號。系統可顯示遙測量曲線圖。
