KJ508頂板壓力監測系統
KJ508頂板壓力監測系統,一、系統概述
頂板壓力監測系統主要用于煤礦綜采工作面的支護工作阻力在線監測，從而確定基本頂?shù)倪\(yùn)動規律（包括初次和周期來壓步距及來壓強度），分析支架對頂板的適應性，確定合理的支護強度，以防倒架、損架等事故的發生，確保支架壓壓系統的正常工作，利于修改和完善回采工藝，確保安全高效生產，在發現異常時可以及時通知現場并及時采取措施。
二、系統組成

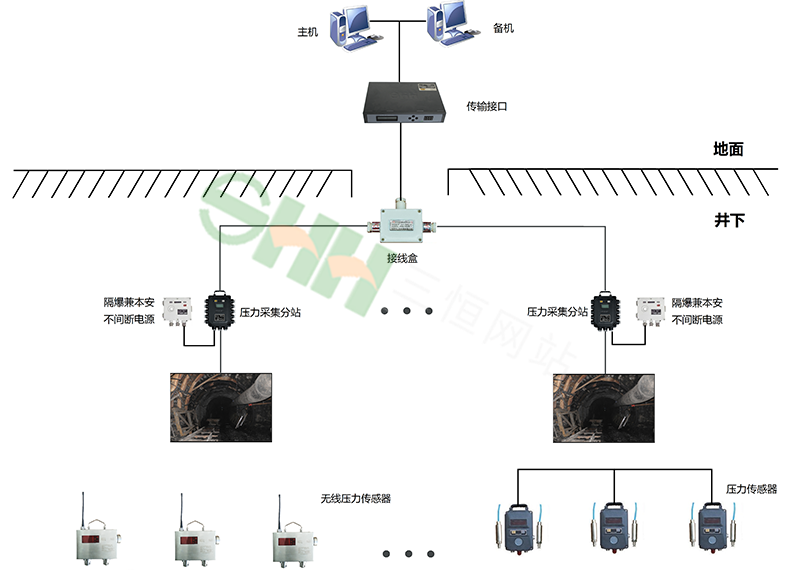

系統組成如上圖所示包括：KJ508-F礦用本安型無線壓力采集分站、隔爆兼本安供電電源、GPD60（W）有線（無線）壓力傳感器、KJ508-Z礦用本安型無線中繼器等設備組成。系統主傳輸可采用環網、RS485總線、光纖等方式。
三、系統軟件功能

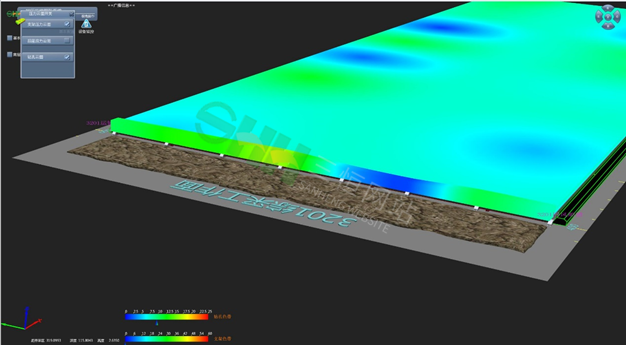

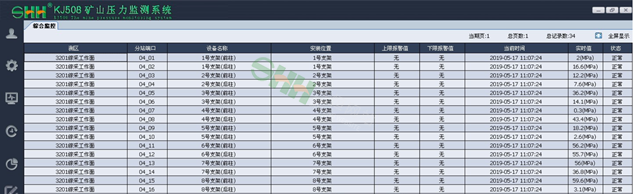

系統數據支持多種方式實時展示，支持歷史數據存儲和查詢、報表生成和打印、雙機熱備、故障診斷、多客戶端訪問等功能，同時還支持對頂板壓力數據進行專業分析，包括初撐力、摩末阻力、來壓周期等參數。
四、典型解決方案

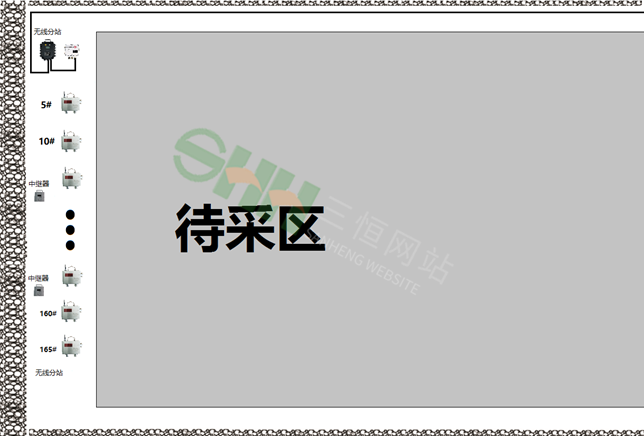

工作面每隔5-10個支架安裝1臺壓力傳感器，每臺2-3個測點分別監測支架的前后（左右）柱、前探梁。每間隔30-40m安裝1臺無線中繼器（有線傳輸時不需要），分站布置在工作面一側，詳情如下圖：
