KHP352礦用帶式輸送機保護裝置
KHP352礦用帶式輸送機保護裝置,
一、裝置介紹
KHP352礦用帶式輸送機保護裝置，適用于煤礦井下有瓦斯和煤塵爆炸危險的環境，可用于煤礦井下單條或多條帶式輸送機的操作、控制、監測、保護、狀態顯示、打點聯絡、通話及語音報警等，也可用于地面生產系統的控制、監測和綜合保護。裝置基于分布式可編程控制系統平臺，采用無線遙控、總線冗余技術，具有功能強、操作維護簡單、可靠性高的特點。
二、系統特點
沿線采用雙總線冗余技術，保證了數據的可靠性、實時性和狀態全面檢測
具備沿線電纜自診斷功能、擴音電話具備檢測功能和自診斷功能
采用現場可組態方式，實現標準膠帶機控制系統的快速調試、監測和控制；現場可編程的方式實現非標膠帶機控制系統的快速調試、監測和控制
采用向?qū)脚渲媚Ｊ?，設備的操作維護簡單易學
具備參數備份、一鍵恢復的導入功能
配置USB接口，方便故障、運行歷史數據導出，以便維護和分析處理
配備無線遙控功能，可以采用遙控發射機進行遠距離操作和設備狀態的查看
具備以太網、RS485、CAN等通信功能，可以作為區域的信息中心，實現動力中心、三機、煤機、泵站、支架等設備的數據集中采集、顯示和上傳。
多套裝置相互連接，形成運輸監控系統；也可接入井下的控制網絡，實現數據上傳和遠程控制
采用12.1寸或8寸彩色液晶顯示，實現動畫和中文顯示
具備語音電話的充電動態管理功能，保證電話電池處于良好狀態
擴音電話具備音量動態增益功能，保證電話的通話質量
地面調度與工作面實現一鍵廣播和一鍵語音通訊
可用于多種驅動形式帶式輸送機的控制與保護
可用于地面生產系統的控制與保護
三、裝置組成
該裝置主要由KXH18(A)礦用本安型可編程控制器、KXH18(B)礦用本安型可編程控制器、KXH18(C)礦用本安型控制器、DXJ660/18礦用隔爆兼本安型電源箱、DXJ660/18(A)礦用隔爆兼本安型電源箱、KTK18(A)礦用本安型擴音電話、KTK18(C)礦用本安型拉繩急停擴音電話、KHJ18礦用本安型拉繩急停閉鎖開關、KHJ18(B)礦用本安型拉繩急停閉鎖開關、GUJ19礦用本安型堆煤傳感器、GEJ20/40礦用本安型跑偏開關、GVC20礦用本安型縱向撕裂傳感器、KFD18礦用本安型終端、FYF50礦用本安型遙控發射機、GSH6礦用本安型速度傳感器等設備組成。
四、典型應用

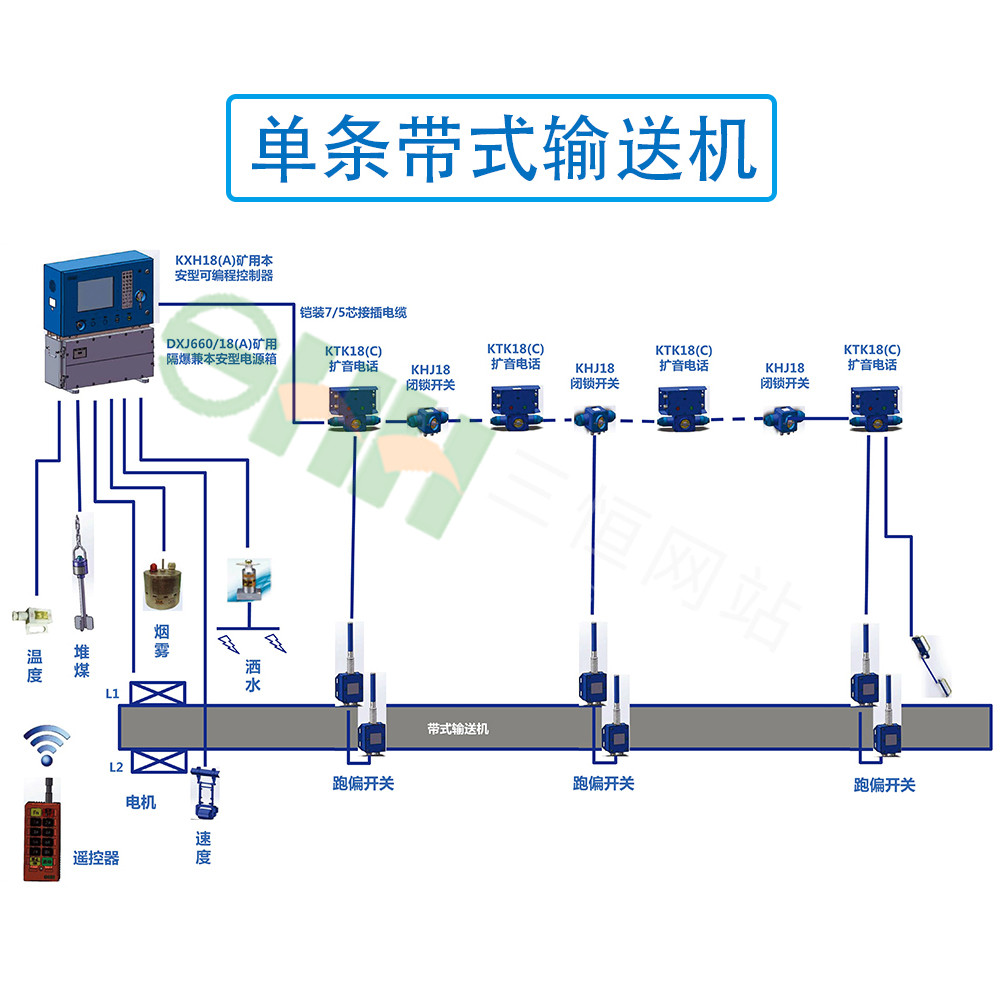

1、單條帶式輸送機

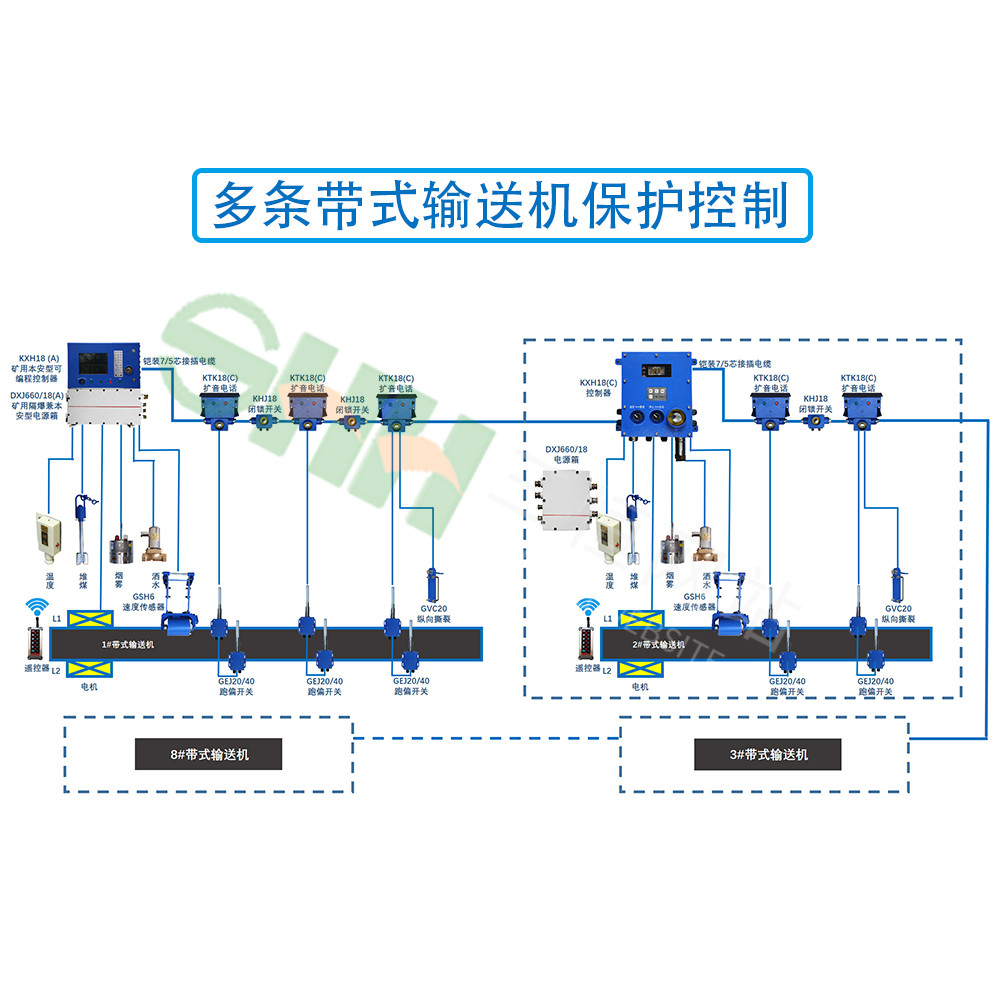

2、多條帶式輸送機
五、配置清單
